Medidas claves para planear el cubo de tu elevador de tracción
Uno de los errores más comunes al planear un proyecto vertical en edificios de departamentos, oficinas o comercios es pensar que un elevador cabe en cualquier espacio. Pero la realidad es muy distinta: cada elevador requiere medidas específicas dependiendo de su capacidad, velocidad, tipo de puertas y si tiene o no cuarto de máquinas.
En este blog te explicamos cómo planear correctamente el cubo del elevador y te compartimos tablas técnicas esenciales para evitar contratiempos en obra.

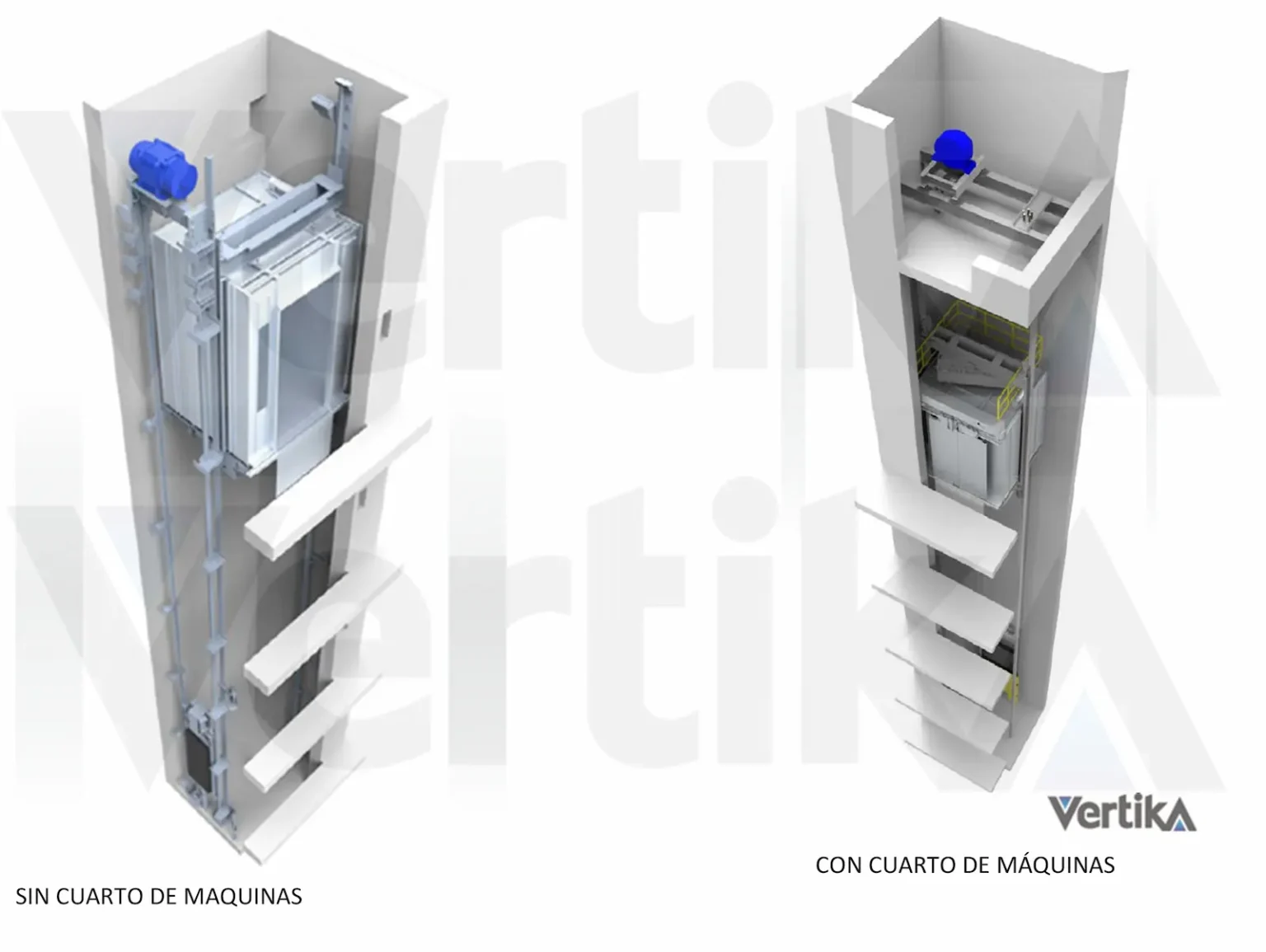

Tipos de elevadores de tracción y sus requerimientos
- MR (Machine Room): Con cuarto de máquinas
- Requiere un espacio adicional en la parte superior del edificio.
- Ideal para edificios corporativos o donde se desea mantener la maquinaria separada.
- MRL (Machine Room-Less): Sin cuarto de máquinas
- La maquinaria se integra en el cubo.
- Más eficientes en espacios reducidos y proyectos modernos.
¿Cómo elegir el elevador correcto para tu edificio?
Antes de elegir un modelo, necesitas responder:
- ¿Para qué se va a utilizar el equipo, qué función tendrá?
- ¿Cuántas personas transitarán por día?
- ¿Cuántos niveles tiene el edificio?
- ¿Tienes espacio para cuarto de máquinas?
- ¿Habrá́ acceso por ambos lados?
Con base en esas respuestas, Vertika puede recomendarte el modelo ideal:

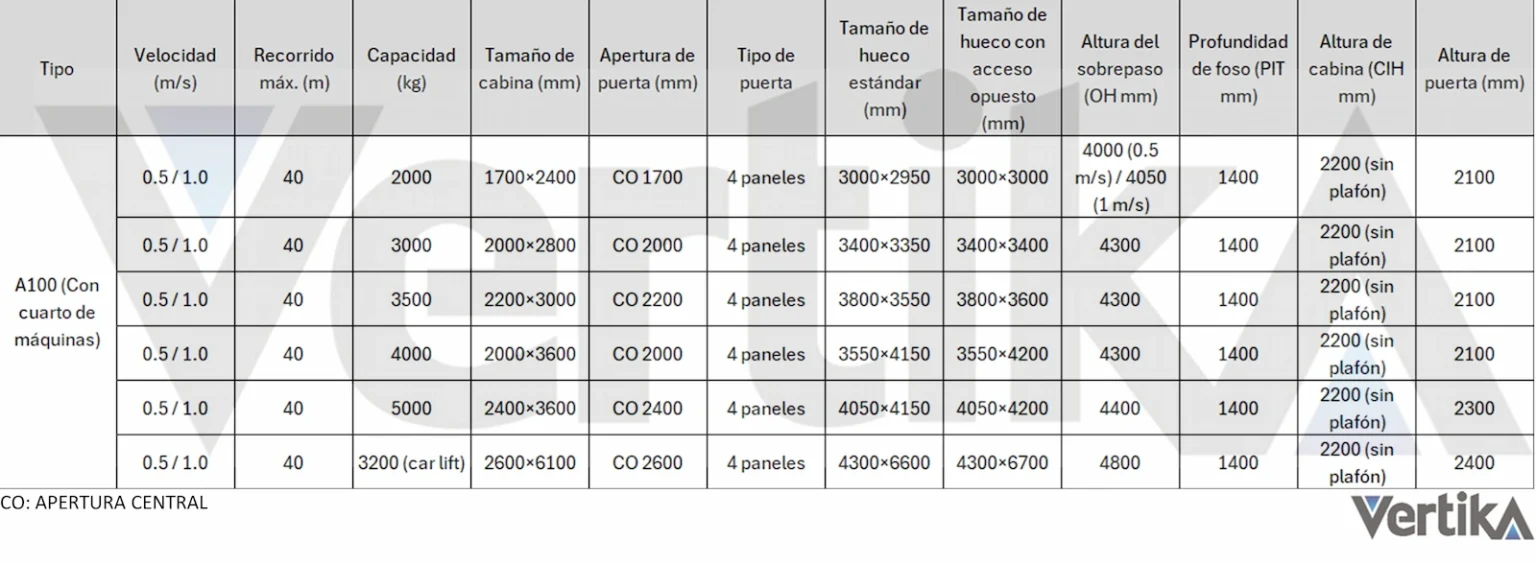

A100 (MR):
Para uso industrial y mover cargas pesadas de hasta 5000 Kg.
Tabla de especificaciones del modelo:

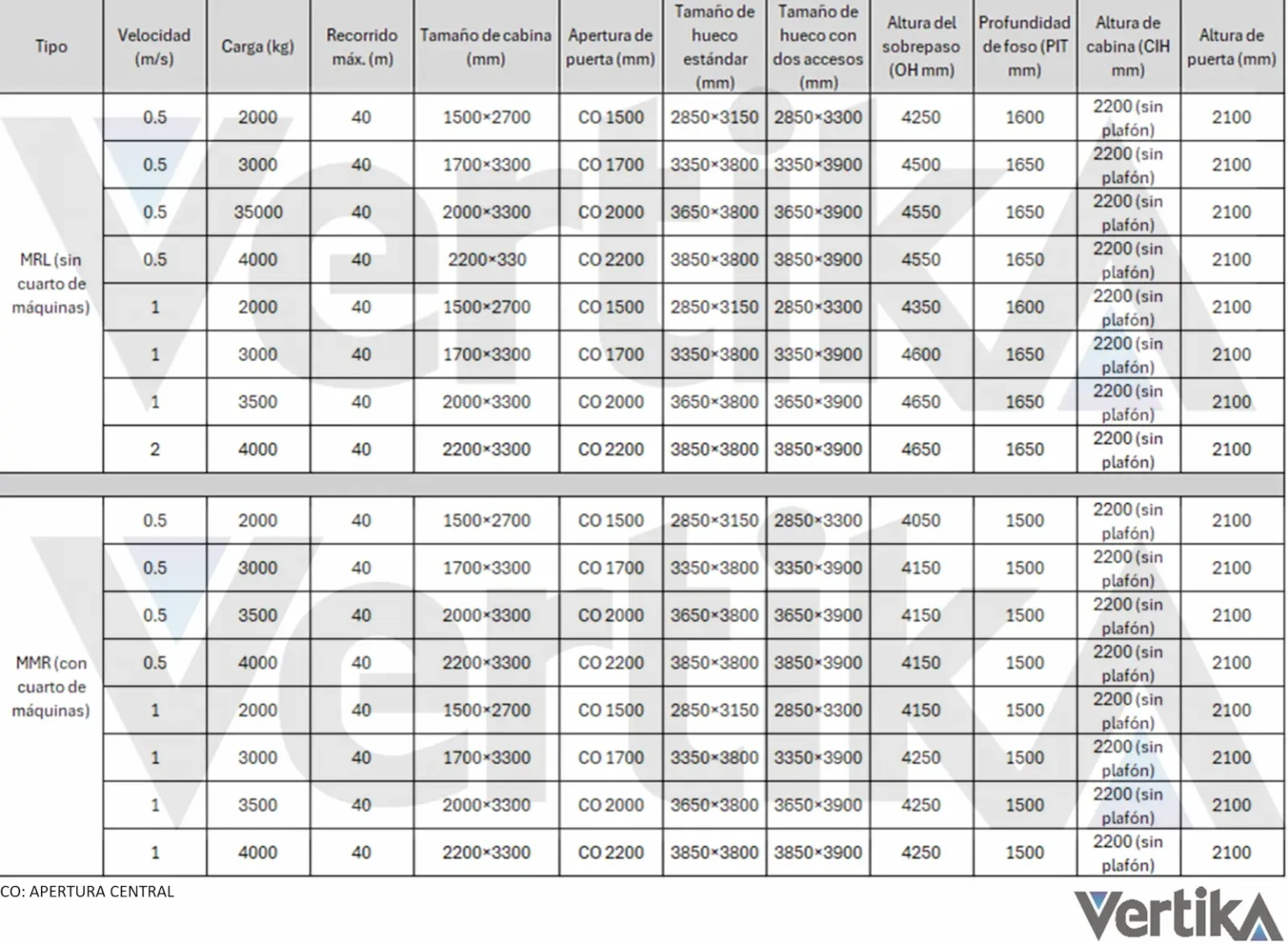

S100 (MR o MRL):
También para uso industrial de hasta 4000 Kg. : Opción con o sin cuarto de máquinas.
Tabla de especificaciones del modelo:

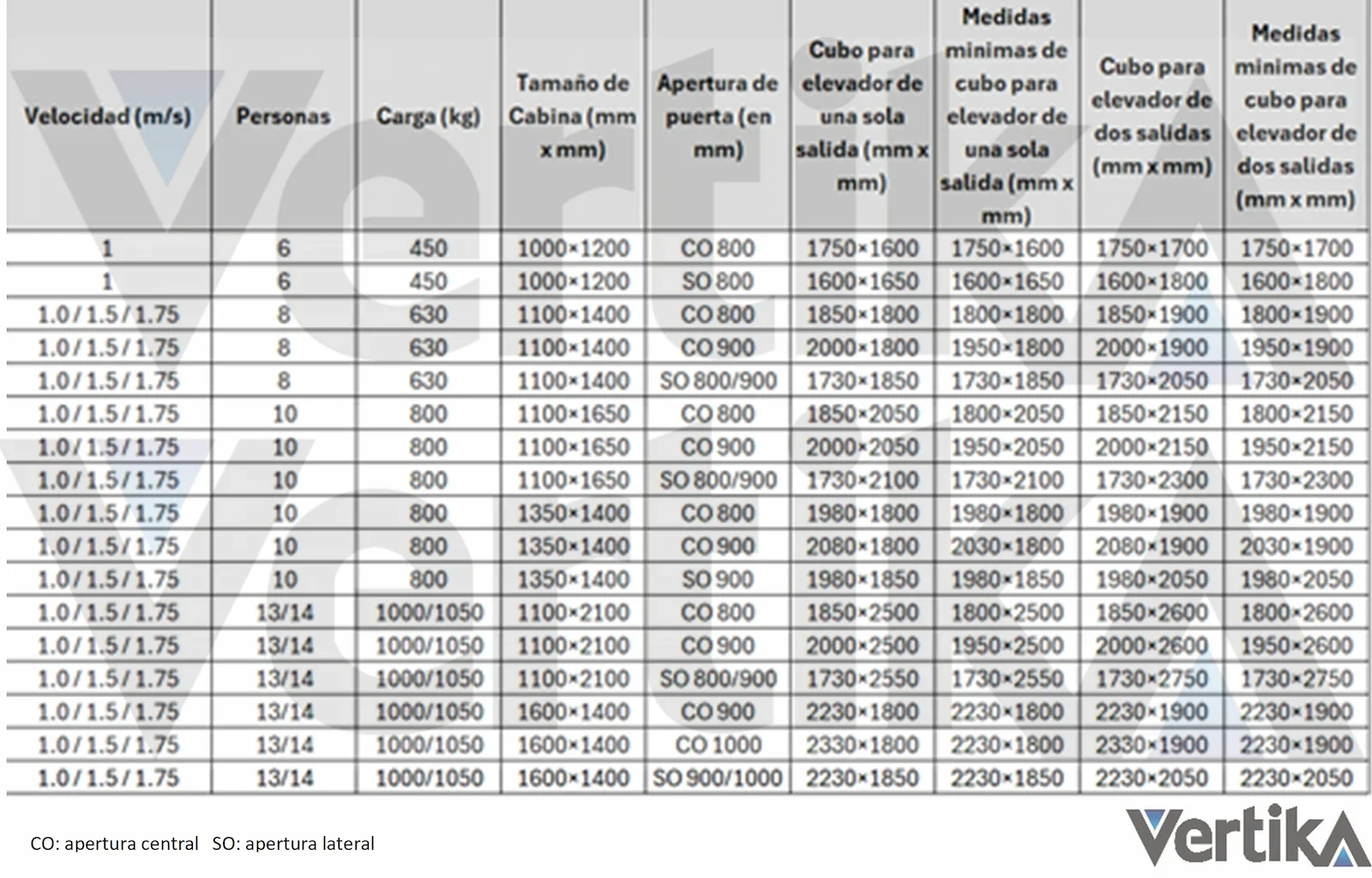

M300:
Elevadores de pasajeros para uso cotidiano. Es el equipo estándar y este modelo aplica para:
-
- Edificios de departamentos
- Edificios para oficinas
- Hospitales
- Hoteles
- Plazas comerciales
- Etc.
Tabla de especificaciones del modelo:

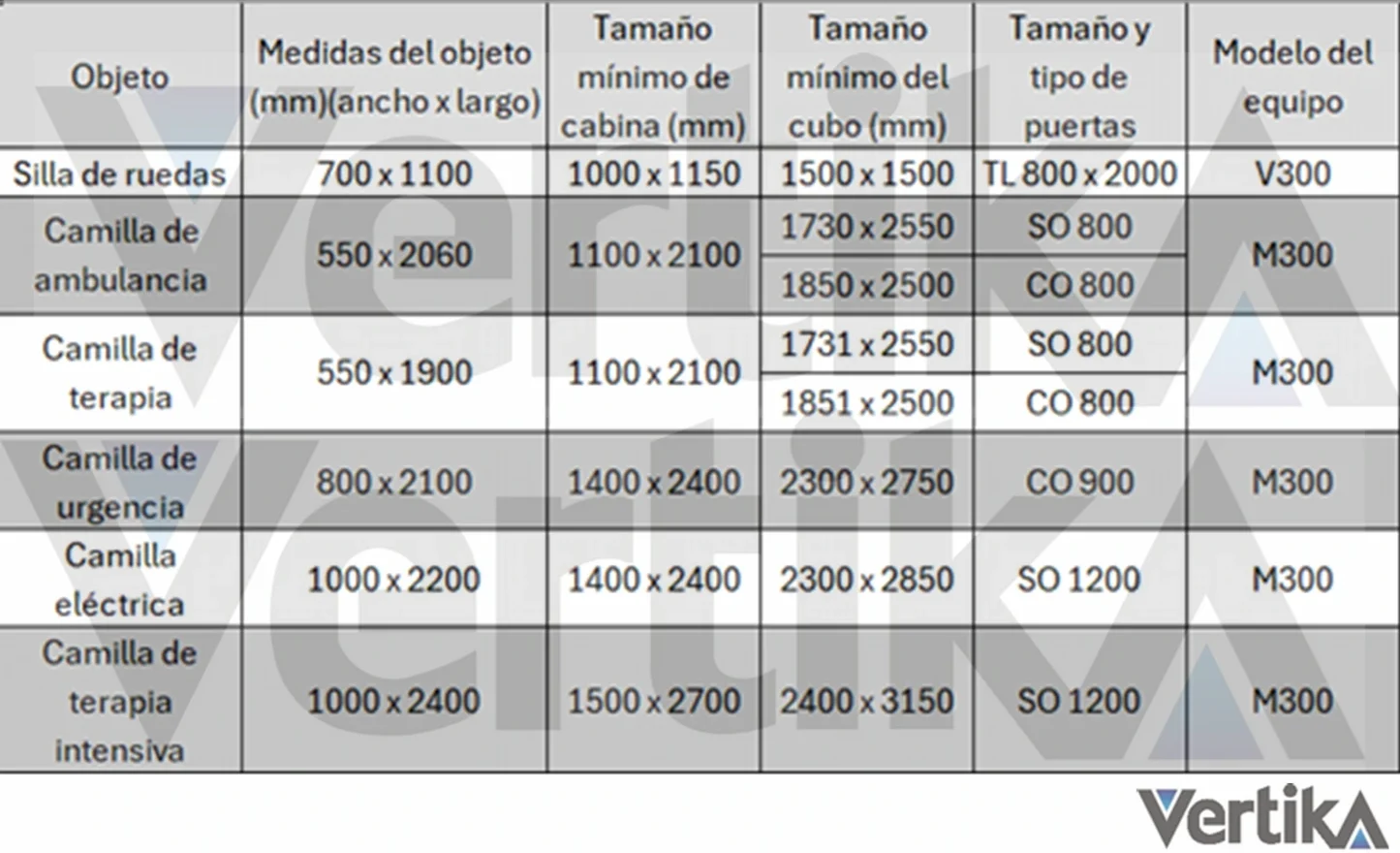

Consideraciones especiales: Elevadores para hospitales y camillas
No todos los elevadores son para pasajeros. En hospitales, hoteles o espacios con accesibilidad universal, se deben considerar:
- Elevadores para silla de ruedas
- Elevadores para camillas (de terapia, urgencia, ambulancia)
Cada uno tiene requerimientos específicos de cabina y puerta.
Ejemplo: Una camilla de terapia intensiva (1000×2400 mm) requiere una cabina de al menos 1500×2700 mm y un cubo de 2400×3150 mm.
Recomendaciones de Vertika
- Involucra al proveedor desde la etapa de diseño
- Solicita los planos y fichas técnicas desde el inicio
- Si ya tienes un hueco definido, podemos ayudarte a adaptar un modelo a ese espacio
Conclusión
Planear bien el cubo del elevador es fundamental para evitar retrasos, sobrecostos o problemas de operación. En Vertika, tenemos experiencia en más de 1000 proyectos verticales en México y te acompañamos desde la fase de diseño hasta la instalación.
📞 ¡Contáctanos para recibir asesoría personalizada y descubre qué modelo se adapta mejor a tu edificio!
¿Tienes un proyecto? Contáctanos y cotiza un elevador a la medida. 👉 Contáctanos para recibir asesoría sin costo
Vertika — Soluciones de elevación personalizadas, eficientes y seguras en todo México.
